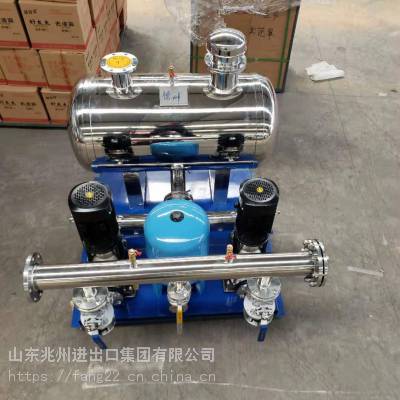

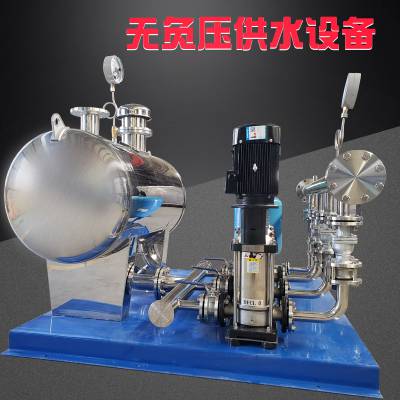

无负压供水设备工作原理

        生活供水时，设备运行在低压变频状态，管网压力通过压力传感器反馈给控制器，控制器对反馈值和设定值进行运算和比较计算，若管网压力高于用户所需压力(设定压力)则自动减少输出频率，从而使泵的转速减少，出水量减少。若管网压力低于用户所需压力(设定压力)则自动增加输出频率，从而是泵的转速增加，出水量增加，当一台泵运行满足不了用户需要时，其他各台泵自动投入，以保证用户的使用压力。当自来水管网的压力升高到达与用户使用压力时候，变频器经过一段延时后便降低转速直到停机。只有当压力降到某一设定压力值时，变频器才重新开始工作。变频泵组的工作只需满足用户的用水压力与管网压力之差。大大节约了电量（同恒压供水控制）。但无负压供水的泵前端多了个无负压稳流罐：当流量调节器内压低于一个大气压时，安装在流量调节器顶的负压消除器自动打开，使气体进入流量调节器内，消除负压。当流量调节器内压力升高时，又可以将多余的气体排除流量调节器外，使流量调节器内蓄满水，以备下次用水高峰期时使用。当流量调节器内蓄满水后，安装在流量调节器顶的负压消除器自动关闭，防止溢流。
        由此可以看出，无负压供水时，水泵提升压力为用户用水压力与管网里之差，即水泵提供扬程=用户用水压力-管网压力，因此节能效果很明显，可达50%到80%。
